Sidangoli’s PS40k2 Solar Water Pump System

Pada bulan Desember 2015, pertama kalinya di Indonesia dipasang  sistem pompa Lorentz dengan kapasitas sangat besar. Adalah proyek Optimalisasi SPAM IKK Jailolo Selatan -Maluku Utara yang menjadi tempat instalasi pompa itu dipasang

Dengan kapasitas 70 m3/jam pada static head 60 meter dan panjang pipa transmisi 400 meter diameter 8 inci, maka sistem pompa tenaga surya ini adalah yang terbesar di Indonesia.

Site Parameter :
Lokasi : Desa Sidangoli, Kec. Jailolo Selatan, Kab. Halmahera Barat
Sumber Air : Sumuran Galery (Bak Penangkap)
Debit Sumber : > 25 Liter/detik
Pipa Transmisi : Dia. 8 inchi, panjang 350 meter
Static Head : 60 meter


System Parameter
Power input : 37.000 Wp
Jumlah string : 10 string
Jumlah modul/string : 37 modul @100 Wp

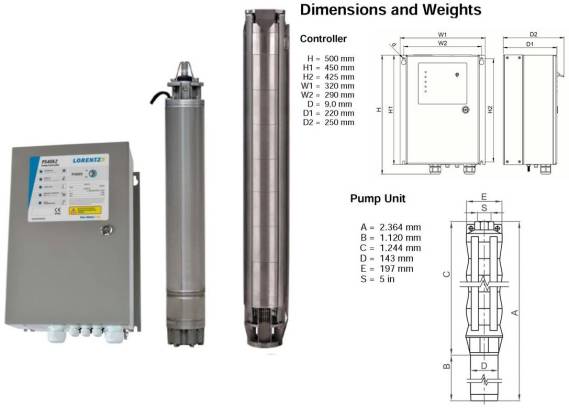

Technical Data
Tipe Pompa : PS40k2 C-SJ95-7
Head max : 110 meter
Flow max : 119 m3/jam pada head 50 meter (max power)
Motor speed : 1.400…2.965 rpm
Power factor : 0,88
Submersion : max. 300 m

Power : max. 37 kW
Input voltage : max. 850 V
Optimum Vmp : > 575 V
Motor current : max. 65 A
Efficiency : max. 98 %
Ambient temp. : -30…50 °C

pump

DOKUMENTASI

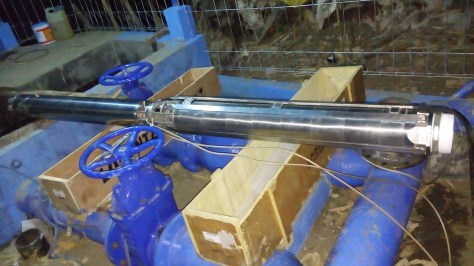

Intake :

10

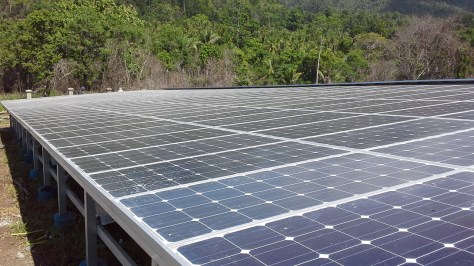

PV Solar Array :

6

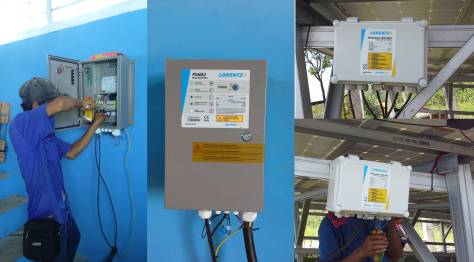

PV Disconnect, PV Combiner & Controller :

controller

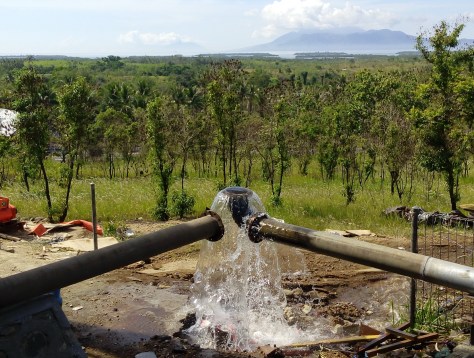

Water Outlet :

outlet1

Silahkan simak juga pada channel youtube
