Bagaimana Cara Menentukan Tipe dan Model Pompa Air Tenaga Surya LORENTZ ?

Dari beberapa rekan yang menghubungi kami, masih banyak yang beranggapan bahwa aplikasi pompa tenaga surya sama dengan aplikasi pompa bertenaga listrik PLN atau diesel.

Pertanyaan yang sering dilontarkan adalah :

“Apakah bapak memiliki pompa dengan kapasitas …….. liter perdetik….?”

(titik-titik adalah untuk mengganti angka yang disebutkan oleh penanya)

atau

“Kalau saya butuh pompa dengan kapasitas 5 liter per detik, tipe pompa apa yang cocok dipasang…?”

Seperti yang sudah pernah kami jelaskan pada artikel terdahulu (baca di sini), bahwa ada beberapa hal yang pertama kali harus diketahui untuk merencanakan sebuah aplikasi pompa air tenaga surya ini, data tersebut adalah :

  1. Kebutuhan air rata-rata setiap hari (m3 / day)
  2. Total Dynamic Head (TDH), yaitu selisih ketinggian antara pompa dan outlet pipa transmisi

TDH ini adalah hasil perhitungan selisih jarak vertikal dan horisontal

Hal tersebut untuk menentukan tipe/model pompa dan juga untuk menentukan berapa banyak solar cell yang dipasang.

 Banyaknya solar cell yang dipasang sangat menentukan terhadap minimum/maksimum flow rate (debit) pompa.

Secara garis besar, tipe-tipe pompa air tenaga surya merk Lorentz adalah dibagi menjadi 2 tipe, yaitu Tipe SUBMERSIBLE (Celup/Rendam) dan Tipe SURFACE (permukaan)

Pompa tipe SUBMERSIBLE atau tipe SURFACE dibagi menjadi beberapa model tergantung pada besarnya kapasitas dan besarnya daya dorong pompa, identifikasi pompanya berdasarkan PS (pump system)

SUBMERSIBLE

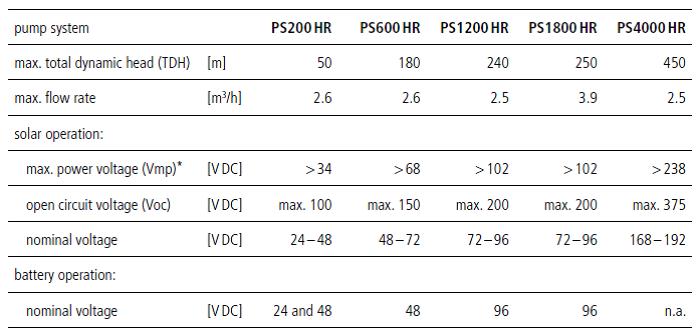

  • Model PS-HR (Helical Rotor)

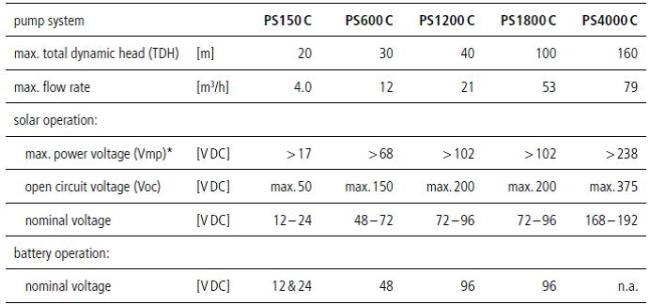

  • Model PS-C (Centrifugal)

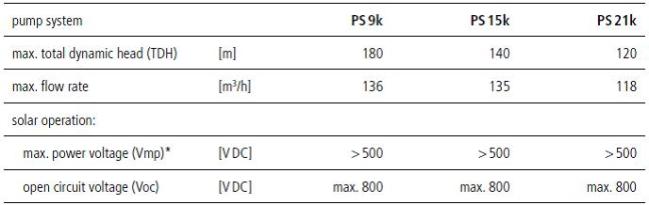

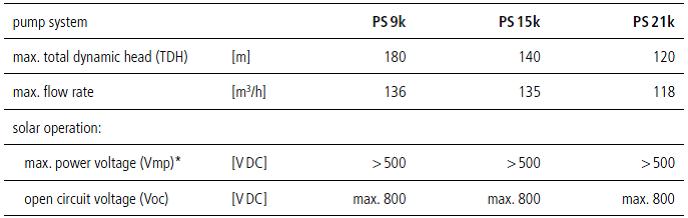

  • Model PSk (untuk kapasitas pemompaan yang lebih besar)


SURFACE

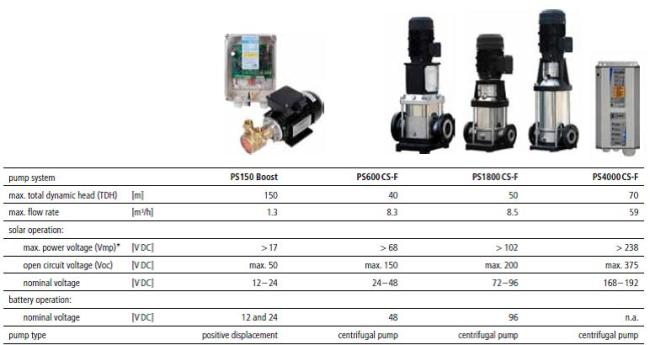

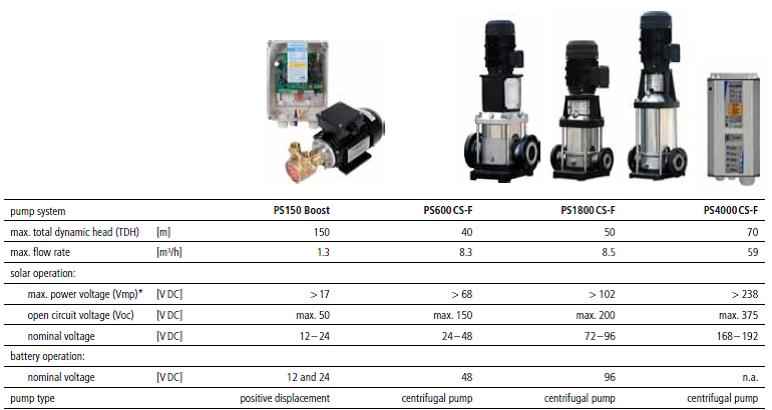

  • Model PS-CS-F
  • Model PS-B (Booster)

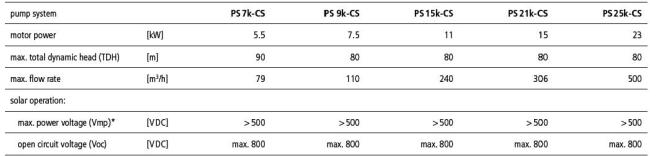

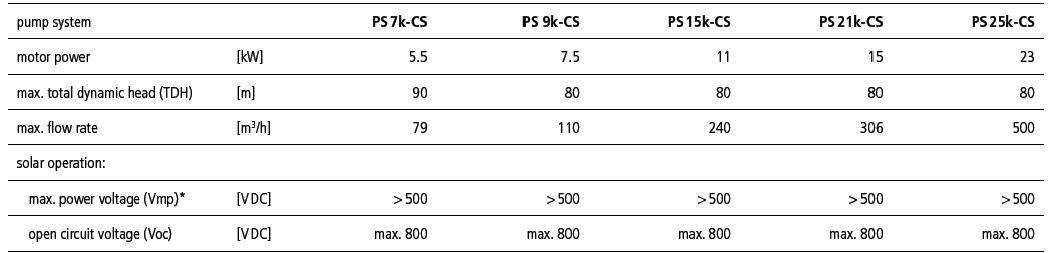

  • Model PSk-CS (untuk kapasitas pemompaan yang lebih besar)


Dari data di atas, dapat dilihat bahwa masing-masing tipe dan model, mempunyai cakupan/range yang sudah ditentukan, mulai dari :

  • Motor Power (kW)
  • Max. total dynamic head (meter)
  • Max. Flow rate (m3/jam)

Itulah gambaran cara-cara menentukan tipe/model pompa, agar dapat ditentukan tipe/model pompa yang tepat untuk suatu aplikasi pompa air tenaga surya Lorentz.

Untuk penentuan tipe dan model pompa dengan cara yang lebih detail, kami selalu mengunakan program COMPASS sebagai standard tools Lorentz.

33 thoughts on “Bagaimana Cara Menentukan Tipe dan Model Pompa Air Tenaga Surya LORENTZ ?”

  1. saya mendesain sumur bor di desa yang tidak ada listrik nya, dengan kebutuhan air 20 m3/hari dengan kedalaman air 60 m, tolong informasi harga , jenis dan spesifikasi nya ke email kita .

    1. Pak Yusgian,

      untuk Head = 60 meter dan Q = 20 m3/hari

      Maka pompa yang cocok adalah :
      – Pompa Tipe PS 1800 HR 14H
      – Kebutuhan solar cell = 1400 Wattpeak

      Harga pompa : Rp. 31.500.000,- (Lengkap dengan kontrol panel dan accesoris)
      Harga solar cell : Rp. 18.000,- x 1400 = Rp. 25.200.000,-

      Harga tsb blm termasuk :
      – Pembuatan support solar cell
      – Pengiriman & pemasangan

      Terima kasih

      untuk info lebih lanjut silakan hubungi kami di info@pompasolarcelllorentz.com

  2. Terima kasih atas informasi yang sangat berguna bagi kami, tapi ada beberapa pertanyaan lagi yang ingin kita kemukakan yaitu :
    1. Apakah harga tersebut sudah termasuk dengan pipa isap ke atas dan berapa ukuran pipa tersebut.
    2. berapa biaya kirim kalau ke tanah grogot kalimantan timur
    Trims.

    1. Harga di atas belum termasuk :
      1. biaya pengadaan pipa transmisi
      2. Biaya Pengadaan support solar cell
      3. Biaya Pemasangan
      4. Biaya Supervisi
      5. Biaya Pengiriman.

      Untuk lebih jelas, segera saya kirim penawaran harga dengan sistem paket (pengadaan dan pemasangan) via email.

      Terima kasih

  3. Slamat siang pak …saya butuh pompa solar cell dengan kapasitas 20 – 30 M3/hari dengan spesifikasi Jarak dari sumber ke reservoir sekitar 1800 meter dengan elevasi rata2 10 – 20 meter. sumur dangkal dengan ketinggan air 10 meter.
    Berapa kapasitas pompa yang dibutuhkan ? apa jenis pompanya ? dan berapa harganya ? berapa lempeng solar cell yang digunakan ??

    1. Jarak horizontal antara sumber ke reservoir = 1.800 meter

      Elevasi antara sumber dengan reservoir = maks. 20 meter
      Kedalaman sumur = 10 meter

      Jadi Static head = 20 + 10 = 30 meter

      Pompa yg direkomendasikan = PS1800 C-SJ-5-12
      Power input = 2.800 Wp (28 unit solar cell @ 100 Wp)

      Harga pompa = Rp. 28 juta (lengkap dengan accesories dan kontrol panel)
      Harga solar cell = 28 x Rp. 1,5 juta = Rp. 42 juta
      Total = Rp. 70 juta

      Catatan :
      Harga belum termasuk :
      – biaya pengadaan kabel-kabel
      – biaya pengiriman
      – biaya pemasangan
      – biaya pembuatan PV support

      Apabila ada hal yg kurang jelas, silakan bapak hubungi saya di 0812 8020 9579
      Thanks

  4. slamat malm pak, saya dari NTT,saya lagi menangani keg. Pamsimas, saya butu pompa lorentz yang head 70m, bisa bapa krimkan daftar harga barang serta biaya lain2nya,trima kasih.

  5. Halo. Saya ingin membuat saluran air di salah satu desa di Rote dengan kebutuhan air 20m3/hari. Kedalaman sumur hanya 3m (dangkal). Dan jarak dari sumur ke reservoir adalah 500m dengan elevasi 20-30m. Mohon info pompa, jumlah sollar cell dan harganya. Email saya adalah ayutiara@gmail.com

    Terima kasih,
    Ayu

  6. Dengan Hormat,

    Saya mengelola perkebunan di pulau sumba yang memerlukan air untuk penyiraman di saat musim kemarau. dengan kebutuhan sekitar Saya rencana buat 2 titik reservoir dengan sumber air yang berbeda

    Titik 1, jarak dari sumber air (sungai) ke reservoir (bukit) diukur dengan GPS sejauh 624 meter, beda ketinggianya diukur dengan GPS setinggi 53 meter

    Titik 2, jarak dari sumber air (sungai) ke reservoir (bukit) diukur dengan GPS sejauh 414 meter, beda ketinggianya diukur dengan GPS setinggi 308 meter

    Dengan kondisi diatas paket pompa solar cell apa yang cocok dan kisaran harganya baik untuk titik 1 maupun titik 2

    Email saya suryono.mulyo@gmail.com
    Terima kasih

  7. pak. sy dr tanjungpinang sy sedang merencanakan sab sy butuh pompa air yg kapasitas 1lt/det. tipe pompa apa yang harus dipergunakan dan berapa watt untuk solarcellnya. terimakasih pak

  8. Saya Andre Wibowo, saya bekerja sebagai Tenaga Kerja Sukarela di Dinas PU Pengairan Provinsi Sumatera Selatan dan juga sebagai konsultan perencana freelance di Palembang, saya ingin menanyakan tentang analisis pompa dan biaya secara rinci dalam produk ini untuk analisis saya di perencanaan di sistem tata air mikro, untuk kebutuhan air sebesar 65 m3/hari, dengan rencana air diambil dari kolam retensi dengan elevasi dari tanggul kolam ke dasar kolam 10 m, yang di bangun dan dialirkan sepanjang 500 meter ke kolam tampungan selanjutnya, hasil ini mungkin akan saya masukan didalam perencanaan sistem tata air tersebut apabila bapak/ ibu berkenan bisa di email kan ke saya, Terimakasih,

  9. Selamat sore Pak,

    Saya sedang merencanakan pekerjaan air bersih dengan data-data seperti dibawah ini:

    * Kedalaman sumur 5 Meter
    * Jarak dari sumur ke Reservoir 250 Meter
    * Elevasi sumur dengan reservoir 50 Meter
    * Kebutuhan air 30 M3/hari

    Pertanyaan saya :
    1. Jenis & spesifikasi pompa dan sollar panel untuk
    menjawab kebutuhan di atas.
    2. Perincian biaya keseluruhan antara lain;
    – Harga Pompa?
    – Harga Solar Sell?
    – Kabel?
    – Biaya pemasangan?
    – Biaya pengiriman sampai di Pulau Sumba
    kabupaten Waikabubak – NTT?
    3. Reservoir suda siap.
    4. Suport solar sell akan dikerjakan oleh kami.

    Terima Kasih,
    Yareth

  10. Saya sedang merencanakan pekerjaan pengairan untuk pesawahan denagn kedalaman 100 meter

    Pertanyaan saya :
    1. Jenis & spesifikasi pompa dan sollar panel untuk
    menjawab kebutuhan di atas.
    2. Perincian biaya keseluruhan antara lain;
    – Harga Pompa?
    – Harga Solar Sell?
    – Kabel?
    – Biaya pemasangan?
    . Suport solar sell akan dikerjakan oleh kami.

    terima kasih

  11. Saya sedang merencanakan jaringan penyiraman dengan datadata sebagai berikut :
    a. Luas Taman (RTH+Danau) = 10.000 m2
    b. Luas RTH (untuk penyiraman) = 4.000 m2
    c. Kebutuhan air siram taman = 8.000 liter (4.000 m2 x 2 L/m2)
    d. Sumber air : Danau (kedalaman 3 meter, luas 4.200 m2)
    e. Sistem penyiraman dengan quick coupling valve (selang)

    Pertanyaan saya :
    a. jenis & spesifikasi pompa apa yang dapat diigunakan dalam proses tersebut ? (khususnya pompa centrifugal)

    Mohon komentarnya,
    terima kasih.

  12. saya dapat tugas nih merancang pompa dan pipanya, kebutuhan nya itu 8000 L / hari,dan jarak untuk menyalurkan dari sumber ke penampungan 1800 m, lalu ketinggian dari sumber ke penampungan 30 m, kira2 pompa apa yang cocok dan bagaimana cara membaca diagram yang sudah disajikan di pompa tersebut,kalau tau kirim ke email saya ya mas

  13. Kami sedang merencanakan pembangunan sarana dan prasarana air bersih untuk Desa Sillu (Sublele) Kec.Fatuleu Kab. Kupang-NTT dimana jarak rumah pompa dengan reservoir utama (Mata air) 35 M dengan beda tinggi 15 M akan kami pompa ke reservoir kedua yang akan meneruskan ke rumah-rumah penduduk dengan jarak 110 M dan beda tinggi 20 M. Kapasitas debit air 60 ltr/detik. Jenis pompa Lorentz type permukaan apa yang cocok? dan berapa harga pompa dan solar cell (Paket Lengkap)? Mohon informasinya. Terima Kasih.

  14. saya lg butuh pompa berdaya hisap besar dengan jarak 1,5 -2 km,dia pipa outlet 6″,mau tanya butuh pompa dengan kapasitas berapa dengan daya hisap besar,,,makasih
