Standar Instalasi Pompa Lorentz Tipe SURFACE

A. PROSES PEMASANGAN/INSTALASI

Proses pemasangan dan instalasi pompa Lorentz tipe surface itu gampang-gampang susah, karena membutuhkan beberapa aksesoris tambahan.

skema
Skema Instalasi Pompa Lorentz Tipe Surface

Berbeda dengan pemasangan pompa Lorentz tipe submersible (celup), pemasangan pompa Lorentz tipe Surface (permukaan) ini membutuhkan sedikitnya ada 5 tambahan komponen/instrumen, yaitu :

  • Pipa hisap (suction pipe)

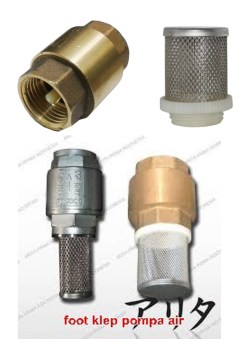

  • Chek Valve/Foot Valve (tusen klep) berikut saringan (screen)
foot
Chek Valve/Foot Valve



  • Strainer

y-strainer-valve-500x500

  • Dudukan pompa

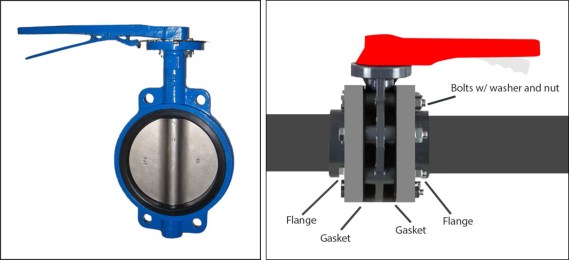

  • Gate valve/butterfly valve

butterfly



B. PROSES PENGETESAN DAN OPERASIONAL

surface2

Sebelum proses pengoperasian pompa “pertama kali”, ada beberapa hal yang harus diperhatikan, yaitu :

  1. Menutup butterfly valve

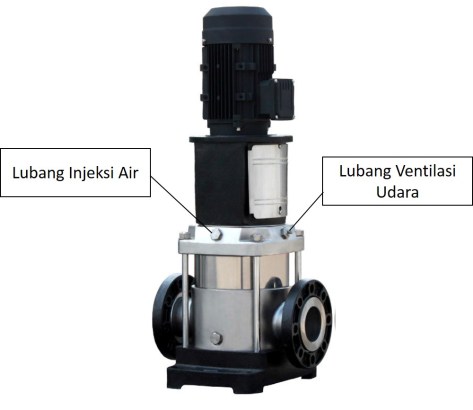

  2. Melakukan pengisian air melalui lubang injeksi
  3. Setelah air penuh mengisi body pompa (ditandai dengan melubernya air dari lubang injeksi.
  4. Tutup kembali lubang injeksi dan pompa siap untuk dihidupkan
  5. Pada saat menghidupkan pompa, siapkan satu orang pada posisi membuka butterfly valve, hal ini untuk mengantisipasi tekanan air yang tinggi dan mengakibatkan sambungan pipa bocor. Jadi sesaat setelah pompa dihidupkan dan ada tekanan pada air pada pipa, maka buka secara penuh butterfly valve tersebut.
  6. Kemudian setelah air dipastikan sudah mengalir, buka baut lubang ventilasi pelan-pelan, sampai dirasa semua udara yang terjebak di dalam bodi pompa keluar semua. setelah itu tutup dan kencangkan kembali.
